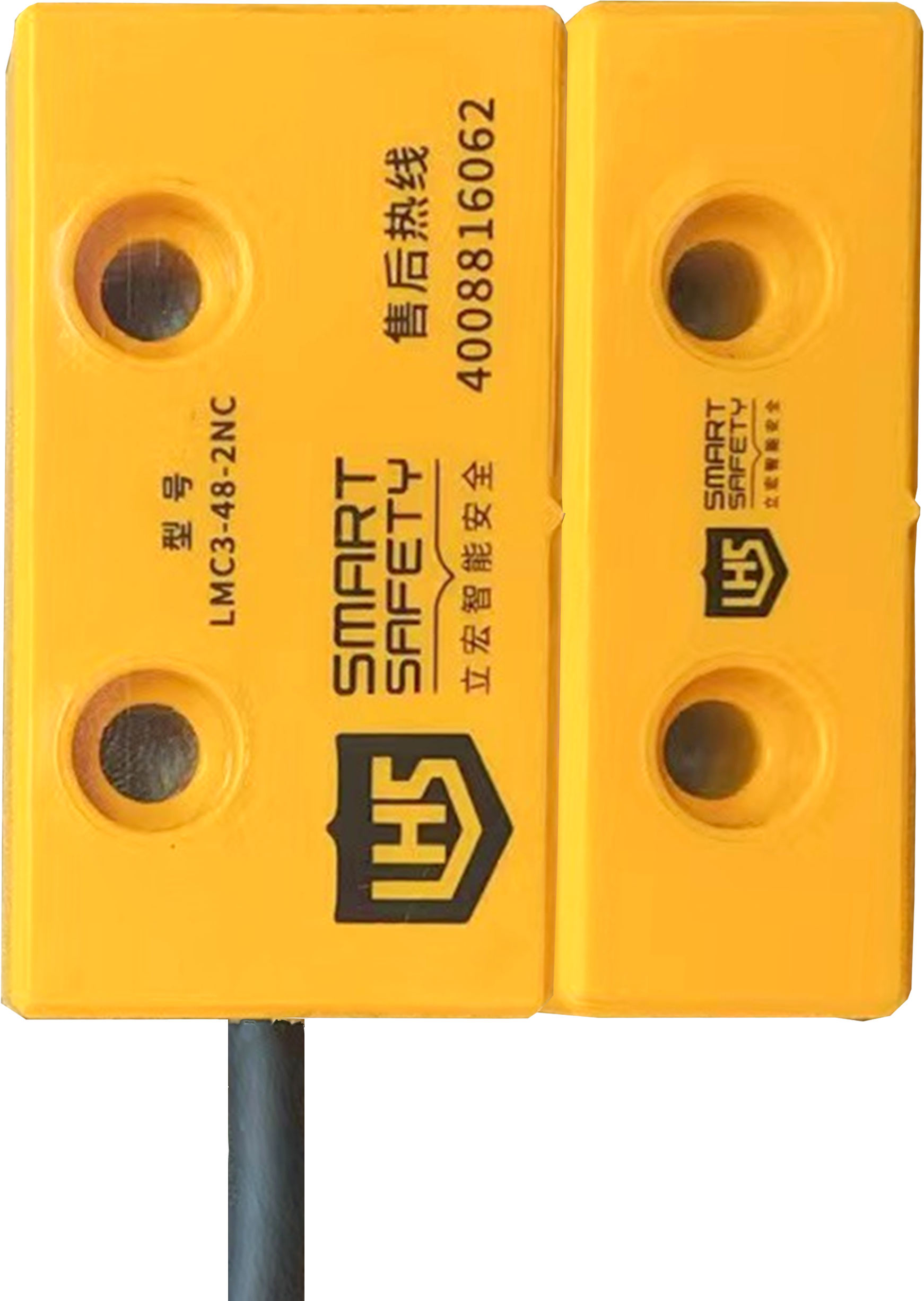

| ? 小巧型非接觸磁編碼開關,易于安裝在窄框架結構內 ? 寬12毫米，可感應高度偏差公差 ? 滿足3類標準要求 ? 當與雙通道安全繼電器結合使用時，編碼非接觸開關可用于提供高達4類和PLe至ISO13849的保護 |
| 訂購信息 |  |
開關型號 | 觸點配置 | 導管開口/連接器 | 類型 |
LMC3-48 | 2NC | 2M直接出線 | 編碼通用型 |
LMC4-48 | 2NC | 2M直接出線 | 編碼唯一型 |
說明： | 配置LHS安全模塊可架構PLd以上安全系統 | ||
| 技術參數 |
安全等級 | |
安全等級標準 | ISO 13849-1， IEC/EN 60947-5-3 |
| 平均無危險故障時間MTTFd(年) | ≥30年 |
安全分類 | 符合ISO 13849-1的3類開關； 雙通道互鎖適用于3類或4類系統 |
輸出 | |
安全輸出 | 2個N.C.REEDS |
出線方式 | 直接出線 |
技術參數 | |
工作距離 | 導通.Min：8mm；斷開.Max：17mm |
典型容差 | 參見對準示意 |
輸出電流(最大) | 200mA |
響應時間 | 5ms |
防護等級 | IP67(可定制IP69K) |
操作頻率 | 1Hz |
工作溫度 | -10~+55℃ |
相對濕度 | 5%~95% |
材料 | 經UL認證的熱塑性塑料 |
| 外形及安裝尺寸 |
未對準偏差 | 導通 | 斷開 | 對準示意 | |
水平對準 | 偏差在X方向±2mm區間內 | Z?向感應最?可以達到8mm | Z方向感應距離＞17mm |  |
偏差在X方向-4mm~-2mm和2mm~4mm區間內 | Z?向感應從8mm遞減到6mm | |||
垂直對準 | 偏差在X方向±2mm區間內 | Y?向感應最?可以達到8mm | Y?向感應最?不超過 17mm |  |
偏差在X?向-4mm~-2mm和2mm~4mm區間內 | Y?向感應從8mm遞減到6mm |
| 外形及安裝尺寸 |
 |  |
| 頭部安裝方向 |
 | 序號 | 信號定義 | 顏色 |
| 1 | 輸出A1 | 黃 | |
| 2 | 輸出A2 | 綠 | |
| 3 | 輸出B1 | 黑 | |
| 4 | 輸出B2 | 白 | |
說明：A1/A2為一組開關輸出 B1/B2為一組開關輸出 如需架構安全回路等級，請使用安全控制器 | |||
| PLD安全回路接線案例 |
開關接線圖(雙路輸出) |
 |
開關接線圖(PNP雙路輸出) |
|
